J-SZ(ZYT)-PXシリーズ小型DCギヤードモータは、それぞれSZ(ZYT)シリーズDCモータとPXタイプ普通精密遊星減速機で構成され、無段階速度調整を実現できる電源を備えています。広い調整範囲、小型、軽量、高効率、コンパクトな構造、大きな出力トルクにより、低速、高トルク、無段階速度調整が必要なドライブに広く使用されます。速度は無段階に可変。
PX シリーズ遊星歯車減速機は、AC モーター、ステッピングモーター、その他のモーターに直接接続できます。
PXシリーズは、ウォーム減速機やサイクロイド風車減速機と直結して、異速比や大速比の減速機を構成することもできます。

減速機モデル命令

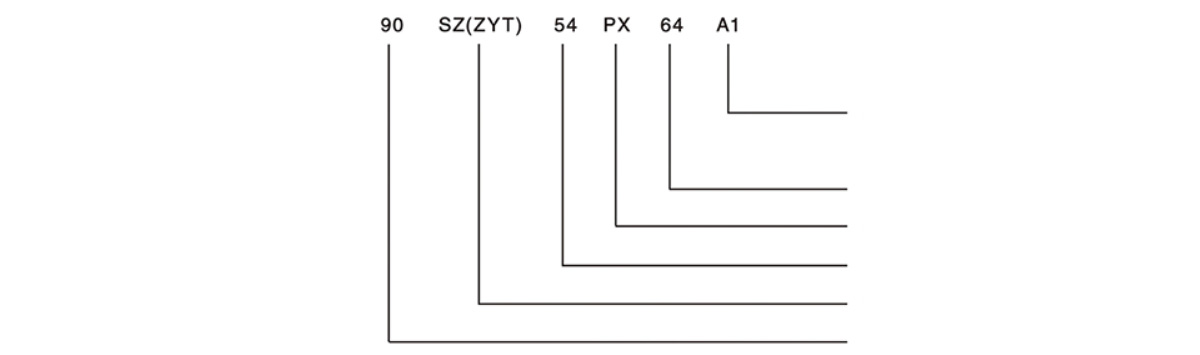

モーター型式

A1- 取付形式：A1は脚取付、A3はフランジ取付、B5は丸フランジ取付
64 減速比：1:64
PX - 普通精密遊星減速機
54 - モーター性能パラメータコード
SZ(ZYT ) - DCサーボモーター(永久磁石DCモーター)
90 - モーターベース番号：外径90mmを示します。

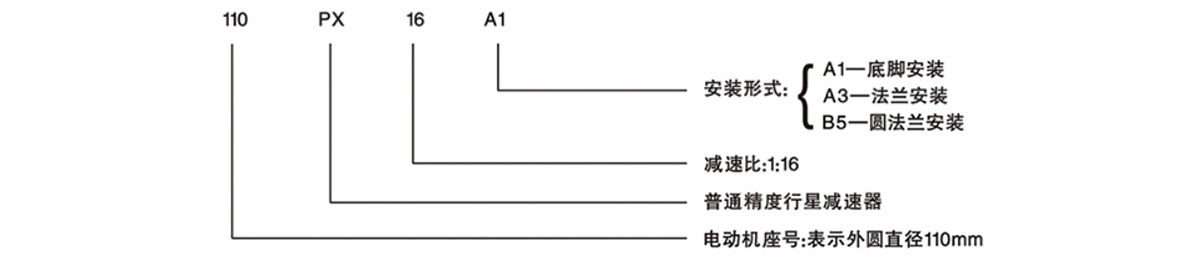

減速機モデル

A1- 取付形式：A1は脚取付、A3はフランジ取付、B5は丸フランジ取付
16 - 減速比：1:64
PX - 普通精密遊星減速機
110 - モーターベース番号：外径90mmを示します。

電動モーターの技術資料

速度(r/min)	トルク(mN・m)	モデル	力	定格回転数(r/min)	インストール	定格電圧		比率を下げる	備考
750	260	55ZYT	29	3000	A3	24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54		4
187.5	740							16
47	21200							64
12	5900							256
500	390							6
83	1660年							36
14	7180							216
750	450	70ZYT01	50	30000		24		4
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
1500	380	70ZYT05	85	6000		24		4
		70ZYT06				27
		70ZYT07				48
		70ZYT08				110
750	630	70ZYT51	70	3000		24		4
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
1500	540	70ZYT55	120	6000		24		4
		70ZYT56				27
		70ZYT57				48
		70ZYT58				110
187.5	1270	70ZYT01	50	3000		24		16
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
187.5	1780年	70ZYT51	70	3000		24		16
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
47	3670	70ZYT01	50	3000		24		64
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
750	360	70SZ01	40	3000		24	24	4
		70SZ02				27	27
		70SZ03				48	48
		70SZ04				110	110

PSシリーズの総合変速比
レベル 1: 4、6
二次: 16 、 24 、 36
レベル 3: 64 、 96 、 144 、 216
レベル 4: 256\384\576\864\1296

90PXシリーズ規格外変速比
レベル1:3
レベル2: 9、12、18
レベル 3: 27 、 48 、 54 、 72 、 108
レベル 4: 81 、 162 、 192 、 288 、 324 、 432 、 648

110PXシリーズ規格外変速比
レベル1:5
レベル2: 20、25、30
レベル 3: 80 、 100 、 120 、 125 、 150 、 180
レベル 4: 320 、 400 、 480 、 500 、 600 、 625 、 720 、 750 、 900 、 1080

特殊な速比、速度、取付サイズなど規格外の減速機の設計も可能

選定例
以下の内容を参考に、実際の使用システムや負荷の性質に応じて、減速機の出力と型式を正しく選択してください。
1.負荷トルクと減速機の出力速度に応じて、必要な動力は次の式で計算できます。 P=T n/kh
式: P- 出力 WT - 負荷トルク Nm、技術データシートに従って n- 出力速度 r/min を選択します。
K - 負荷定数 9560 η - 伝達効率、次の表から選択

透過率

伝達比(i)	4(6)	16(36)	64(216)	256(1296)
η	0.76	0.72	0.68	0.65

2.モータガバナの選択により、減速機を0から定格まで無段階に変速できます。
3. 実際の稼働システムや負荷の性質に応じて、サービス係数テーブルを参照してサービス係数を選択できます。計算後、必要な減速機の動力を決定し、必要な出力速度に応じて、技術データ表を参照して減速機のモデルを選択できます。

ワーキングインデックスシート

毎日の作業時間	負荷レベル
	平均安定	中程度の鮮やかさ	大きな衝撃
12	1	1.25	1.75
24	1.25	1.50	2

たとえば、負荷が均一で安定しており、必要なモータ定格電力が 40W、定格電圧が 110V、出力速度比が 4、1 日あたりの稼働時間が 12 時間の場合、40W が選択されます。負荷の性質が中程度の振動の場合:
次に、次のようにします。サービス係数表を参照して、サービス系列を 1.25 として選択してください。必要電力 W=40W*1.25=50W
b.オプションのJ70SZ54P※4については技術データシートをご確認ください。

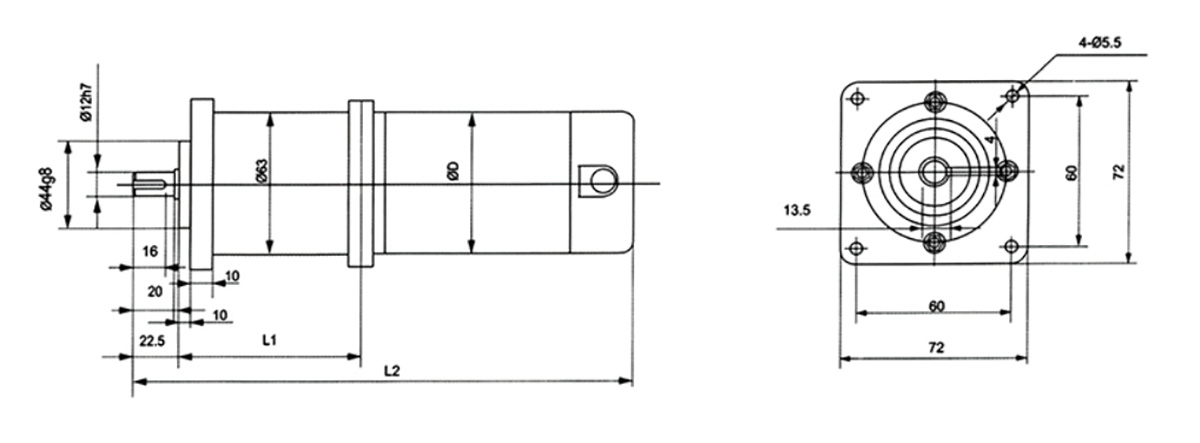

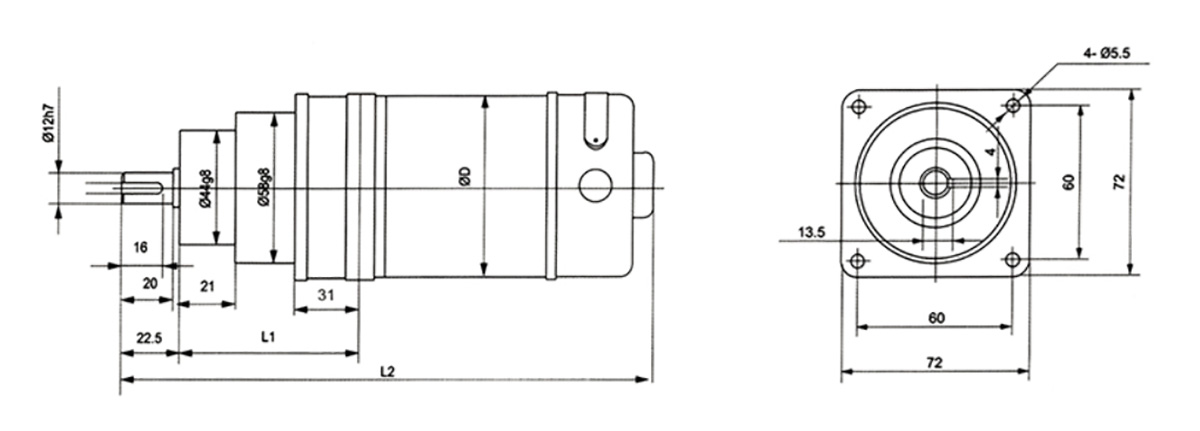

70PXフロントフランジ
